STC-01步进电机控制器

详细介绍

一.STC-01步进电机控制器特点

1、控制6种不同模式的运动控制方式

2、支持手动控制方式

3、50种加减速设定,充分提升控制性能。

4、控制设定与细分数相适配,

无需繁琐计算频率与脉冲数的关系

5、体积小巧,经济性能突出。

二.使用说明:

1、端口说明:

P1电源输入端口

P1

接入交流220V

P2控制输出信号


5V

信号输出正端

CP

脉冲信号输出端口

DIR

方向信号输出端口

ENA

使能输出端口

P3输入控制信号

OV

控制信号输入负极

IN6

电机按设定圈数正转,延时,反转,延时,往复

IN5

电机按设定圈数正转,延时,往复

IN4

电机按设定圈数反转

IN3

电机按设定圈数正转

IN2

电机连续反转

IN1

电机连续正转

NC

空缺待用

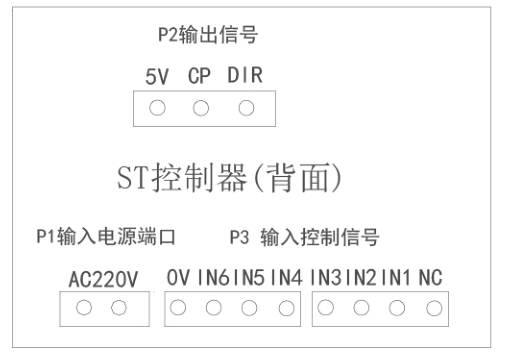

2、控制器背面示意图

三.控制驱动连接示意图:
