MDC步进电机集成式控制器

详细介绍

一.STC-MDC步进电机集成式控制器特点

1、接线简单:输入直流电源电机便可按程序运行。

2、多段控制程序:多段程序控制,可实现连续正转,连续反转,连续正反转,正转反转多段控制,默认可实现5段运动控制方式,

3、位机通讯:,通过RS232串口通讯,实现上位机电脑与控制的通讯,全中文界面方便使用,在电脑中通过改变设定可实现电机的多段控制与速度的修改设定。

4、外接控制信号输入输出:最多可支持3个信号输入,3个信号输出,可方便接受外部型号的输入输出,比如接近开关,光电开关,电磁阀等控制。

5、体积小:体积小,仅和电机外形一样大,无需复杂的电柜控制盒,只需输入直流电源电机就可工作。

6、嵌入式程序:该控制采用arm芯片,可对用户进行嵌入式二次开发,实现用户的不同控制功能,而无需全部对控制进行全面的程序编程。节省软件开发费用。

7、支持显示:外接液晶屏,彩屏可轻松实现外接数据的显示。使得用户产品更加高档性

8、低成本:该一体机由于高集成度领先于国内同类产品,简化了控制的复杂性设计和程序编写,从而可以大幅减少控制成本.

二.使用说明:

1、引线端口说明

电源输入引线端口


红/白+

直流5~24V正极

绿/白-

直流负极

控制输入引线信号


红(黑)

红为控制公共端口正极,或黑为公共端口负极

点动正转

绿

点动反转

定长正转

定长反转

编程模式运行(控制程序可按客户要求定制)

停止

输出信号引线端口:按客户要求定制


2、RS232 RS485端口说明:

端子号

符  号

名  称

说  明

1

A

RS485数据端A


2

+5V

电源正端+5V

仅供外部手操器

3

TxD

RS232发送端


4

GND

电源地

0V

5

RxD

RS232接收端


6

B

RS485数据端B



图2RS232、485接口引脚排列定义

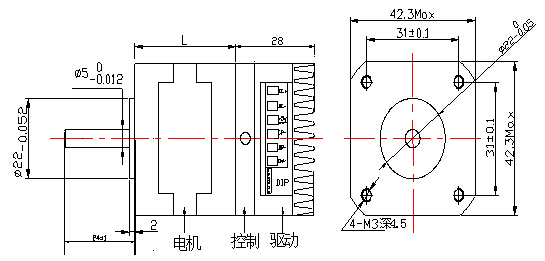

ST-MDC42H电机驱动控制外形图

Dimensions(外形图): unit=mm


ST-MDC57H电机驱动控制外形图

Dimensions(外形图): unit=mm






 ST-MDC86H 电机驱动控制外形图

Dimensions(外形图): unit=mm
