MD42H步进电机驱动一体机

详细介绍

●ST-MD42H一体机概述
ST-MD42H步进驱动一体机是我公司2012年4月创新发布的一款全新的产品。他将42H步进电机,驱动器突破传统概念,整合到一体的全新新品。
该款一体机是苏泰公司自主创新研制的,更是国内第一款具备稿细分,完全将42H步进电机整合到一体的高新技术机电一体化产品。和同类产品相比具有高细分、低谐振、体积小、散热性能好,接线简化方便等特点。

●ST-MD42H步进驱动一体机基本特性

1、宽电压范围输入:输入电压9-30VDC宽电压范围输入

2、8档电流可调:电流最大2A

3、高细分:8档细分可选,最高可达128细分。

4、散热性能:该驱动器采用高性能进口芯片,具有发热低,散热性能高于一般的驱动器。

5、体积小:外形仅42.3mm,高度18mm,可合成在电机上,亦可分开安装在控制柜内,体积更小,更节省空间。

6、低成本:该一体机由于高集成度领先于国内同类产品,从真正意义上可大幅减少驱动器成本.

●ST-MD42H步进驱动一体机接线柱端口说明

端口1-2:DC+,DC-,输入电压12-36VDC宽电压输入

端口3:接+COM(+5V)信号电源端口

端口4:接CP(PUL)脉冲信号

端口5:接CW(DIR)方向信号

端口6:接ENA(FREE)脱机信号

DIP细分拨码开关:123组合为电流选择,456组合为细分选择。

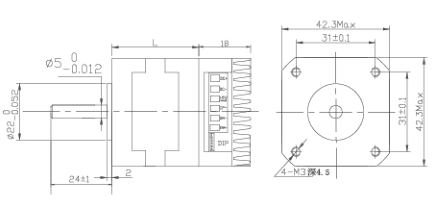

●Dimensions(外形图): unit=mm


K1, ,

K2

K3

电流

K1,

K2,

K3

电流

ON

ON

ON

0.4

OFF

ON

ON

1.3

ON

ON

OFF

0.6

OFF

ON

OFF

1.5

ON

OFF

ON

0.8

OFF

OFF

ON

1.7

ON

OFF

OFF

1.0

OFF

OFF

OFF

1.9

K4,

K5

K6,

细分

K4,

K5

,K6

细分

ON

ON

ON

1

OFF

ON

ON

16

ON

ON

OFF

2

OFF

ON

OFF

32

ON

OFF

ON

4

OFF

OFF

ON

64

ON

OFF

OFF

8

OFF

OFF

OFF

128
